道亨线路杆塔数据库新增【参数化自动建模】工具
既要又要的工作总是接踵而来……
比如可研初设一体化，要“快”，3天出方案。 再比如，特殊工况还原工程三维数据，要“准”，挂点坐标差1厘米都不行。 赶进度&保质量 业主要”快、准、稳“的整体解决方案 做设计一定够【夯】才能赢~ 今天推荐你试试道亨产品的新功能——线路杆塔数据库新增【参数化自动建模】工具，面向交直流输电线路杆塔快速建模及电气校核场景，提供既要“快”又能“准”的超【夯】设计体验。 新功能简介 【参数化自动建模】工具采用参数驱动建模的方式，省去传统人工搭建塔头、塔身结构的繁琐操作，设计人员只需录入交直流型式、杆塔呼高区间、塔头样式、挂点坐标等关键控制参数，程序就能自动生成对应杆塔几何结构，直接输出TAI塔模型文件。 该模块可灵活实现塔型快速建模，成果可直接导入【工程库】中，供道亨二三维线路设计、荷载计算等配套软件使用，有效提升输电线路方案设计、杆塔选型的工作效率。 单双回路、特殊塔头 多回路及混压

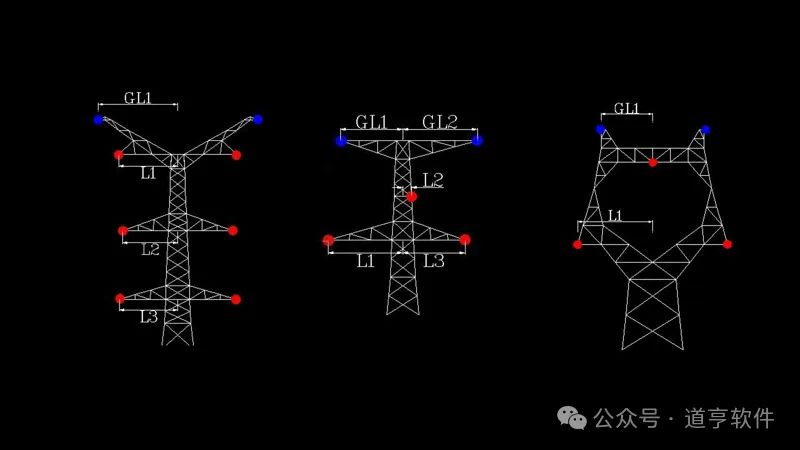

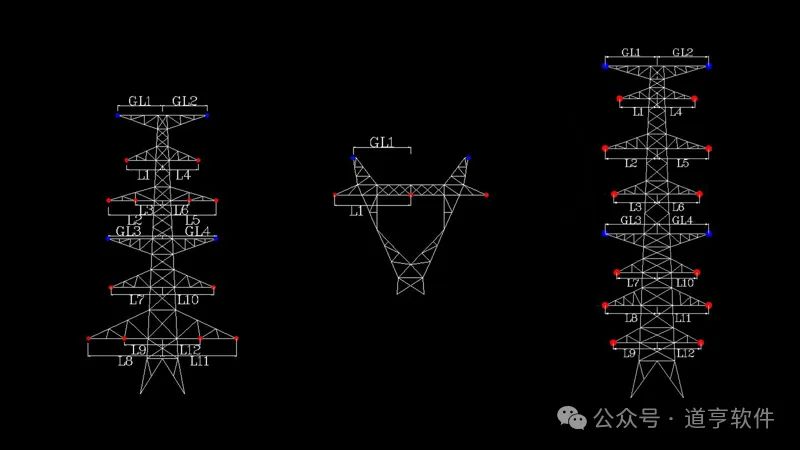

产品特点 可依据呼高范围和步长（呼高的高差）自动生成塔身和塔腿。 支持交流和直流电压对应的塔型。 支持多层地线横担。 支持同塔多电压等级的塔型。 支持多种单回悬垂塔塔型（如上字、猫头、酒杯）、多种单回耐张塔塔型（如三角、干字）。 多回铁塔支持塔型包括羊角、鼓/伞型、双三角等。 界面填写简便，培训周期短，建模效率提升明显。

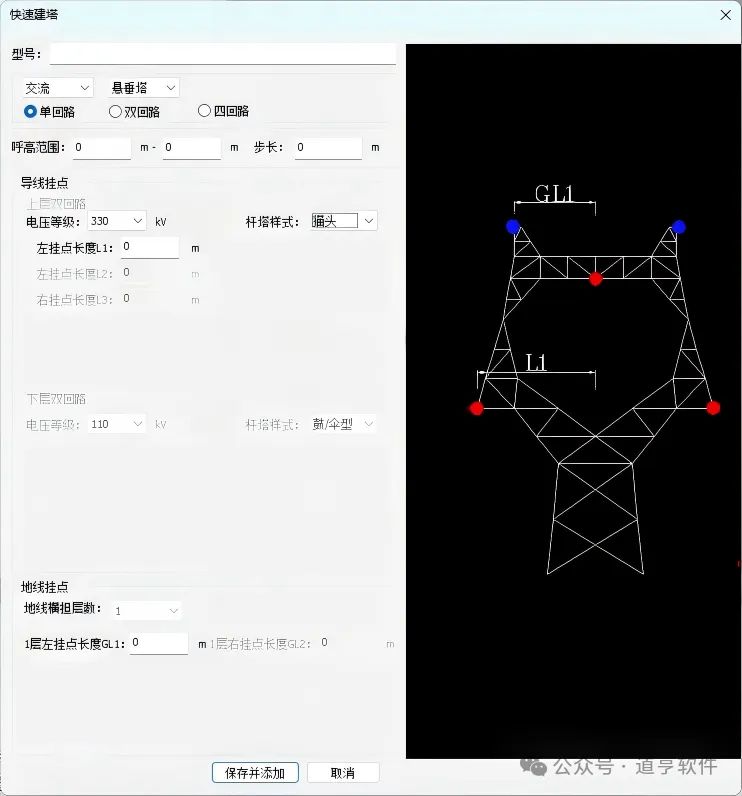

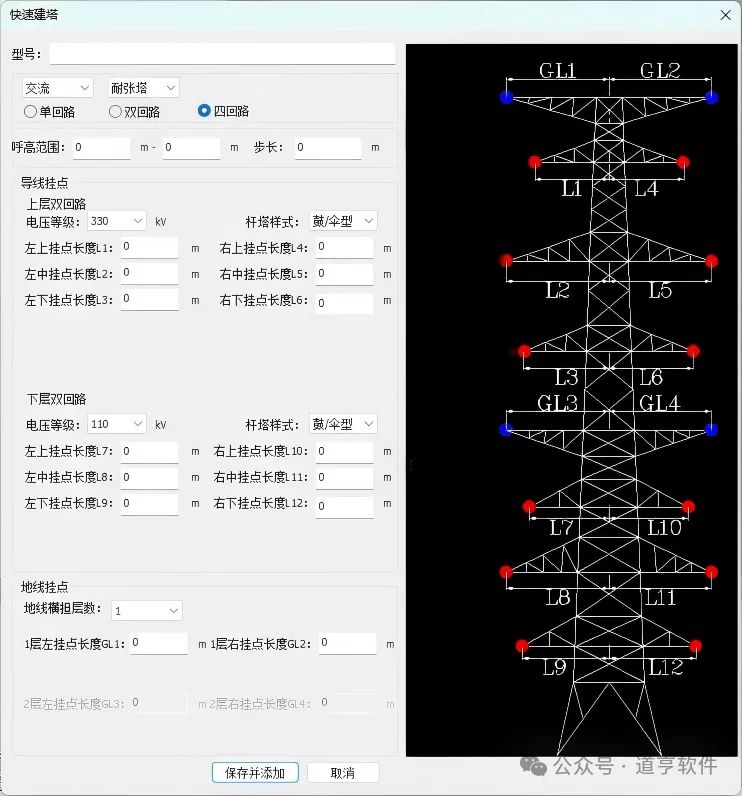

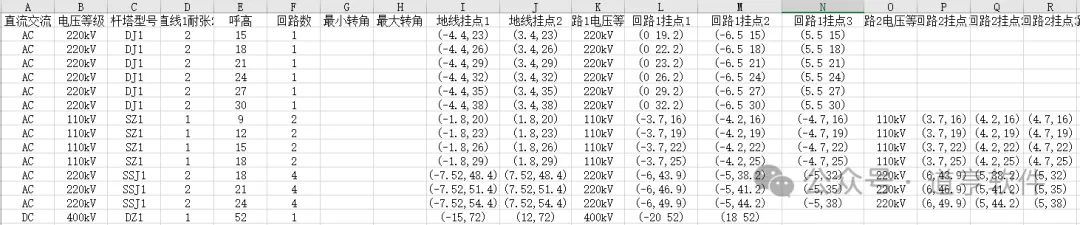

操作教程 快速单体建模 【三维设计平台】-【系统数据库】-【打开】，调起系统数据库，【编辑】-【快速建塔】，在【快速建塔】界面中输入所需塔模型参数，就可以进行单体塔的快速建模。 还可以在SLW2D中【电气设计】-【准备数据】-【工程库】，调起当前工程数据库进行快速建塔。 系统库全局共享，支持跨工程复用。工程库依据具体工程需求配置，双库数据互通，确保全业务链高效协作与设计一致。 悬垂塔参数录入页面 耐张塔参数录入页面 批量快速建模 支持使用Excel表格的方式导出固定建模数据模板，进行批量更新后再导入平台。 平台依据填写的电压等级、呼高、回路数、导地线挂点坐标等参数，自动逐一生成相应模型并自动入库。 批量建模表格 应用场景 Case1：可研初设一体化 设计方案比选从“串行”变“并行” 可研阶段的设计深度要求提升，经常遇到路径方案比选需求，每个方案都要有电气校核、塔型比选和初步工程量。 针对这种情况，设计人员可先导入平断面数据，快速生成三维走廊场景；使用道亨【参数化自动建模】工具，快速生成排位所需塔模型；然后在三维环境里做杆塔排位，调整塔型和呼高，系统可自动完成全线路电气校核和二三维一体化出图。 用这套逻辑干活，可研方案比选从“串行”变“并行” ——不用等每个方案的塔建完模，就能直接在三维场景里调塔型参数、看结果、换方案。 Case2:特殊工况还原工程数据 挂点位置必须精确 背景： 某220kV线路塔挂点发生变化，需要临时根据原始平断面图和塔位明细表，在三维环境中精确还原该耐张段的导线挂点位置和弧垂状态，做线间距离校核。 挂点坐标差1厘米，弧垂曲线偏半米，电气校核全废！差之毫厘，谬以千里，看看设计师怎么做—— 操作教程： 1. 利用手头图纸获取塔头参数+呼高，几分钟快速完成塔型三维建模。 2. 使用道亨SLW2D平断面设计软件，把二维平断面数据转成三维数据，快速完成三维环境搭建。系统根据每基塔的挂点空间坐标，然后结合相应的导地线数据、串长串重、气象数据，生成精确的空间导线位置用于距离校核。 3. 接下来就可以在三维环境手动测量线间距离，提高校核的精确度；也可以用三维SLW3D的【电气设计】-【全线路校核】-【线间距离】，自动检查线间距离的校核。 整个过程不需要等点云，不用跑倾斜摄影，只用图纸就完成了这次临时距离校核全流程。
我们的口号是—— 消除繁琐劳动，解放设计创意
【参数化自动建模】工具操作简单，新手经过短期培训即可上手。
为方便您的使用，道亨软件参照最新典设模型要求，已建成国网、南网典设三维设计方案库，其中典设杆塔模型2000多个，串模型1000多个，金具部件模型约5000多个，这些模型均采用参数化建模的方式完成，达到产品放样模型的精细度，可以满足初设至施工图阶段的计算、校核、评审等要求，您可直接购买也可按需定制模型，快联系我们吧～
