世纪旗云井架结构分析软件最初研发源于跟某煤炭设计院工程师团队的合作，主要用于解决井架(暨套架、立架、皮带走廊桁架、其它矿山构筑物)结构分析及设计。软件具有全中文界面，多窗口环境，三维建模建构。在建模过程中可以随时显示结构的简化草图和结构的实际模型图，发现问题，可及时修改，三维可视化便捷。在实际模型上能设置约束、施工荷载、定义构件的局部坐标方向，还可以实时地干预处理过程，若发现过程和结果有不满足的地方，随时可修改结构类型、材料、构件截面、荷载等参数，重新处理。计算结果可以在图形环境下观察：结构的单元内力数据，节点位移图，振型图，显示彩色云图，等应力值线图等，还能对构件进行验算，对钢结构的构件梁、柱、拉压杆进行强度、整体稳定、局部稳定的计算。

经过近几年的行业推广，我们的软件已广泛应用于各类矿山（涵盖煤矿和金属矿）和结构相似的工民建设计中，如复杂钢结构、桁架结构、网架结构和变电站构架结构等。

软件编制依据：

1、矿山井架设计标准（GB50385-2018）

2、钢结构设计标准（GB50017-2017）

3、混凝土结构设计规范（GB50010-2010）

4、建筑抗震设计规范（GB50011-2010）（2016版）

5、构筑物抗震设计规范（GB50191-2016）

6、建筑荷载规范（GB50009-2012版）

主要计算内容包括：

载荷相关：风载自动计算，静力、抗震动力计算，结构变形、位移计算，构筑物的周期、频率计算，结构的振型计算，构筑物抗震计算及相应的内力组合及设计。井架构件计算长度自动计算，井架计算长度、计算长度系数、长细比设置。

验算内容：井架倾覆验算，井架基础滑移稳定验算，井架提升张力合力、水平分力、垂直分力演算，井架钢梁弯曲扭转应力验算。井架初始位移控制计算，井架支座沉降（指定位移）计算。构件截面的宽厚比等级验算。钢井架强度、稳定、长细比、挠度验算，混凝土井架配筋设计，给出计算书。

建模涵盖五种矿井建设中的典型井架形式：

 1）四柱或筒体悬臂式钢筋混凝土井架；

 2）六柱斜撑式钢筋混凝土井架；

 3）单斜撑式钢井架；

 4）双斜撑式钢井架；

 5）钢筋混凝土立架和钢斜撑组合式井架。

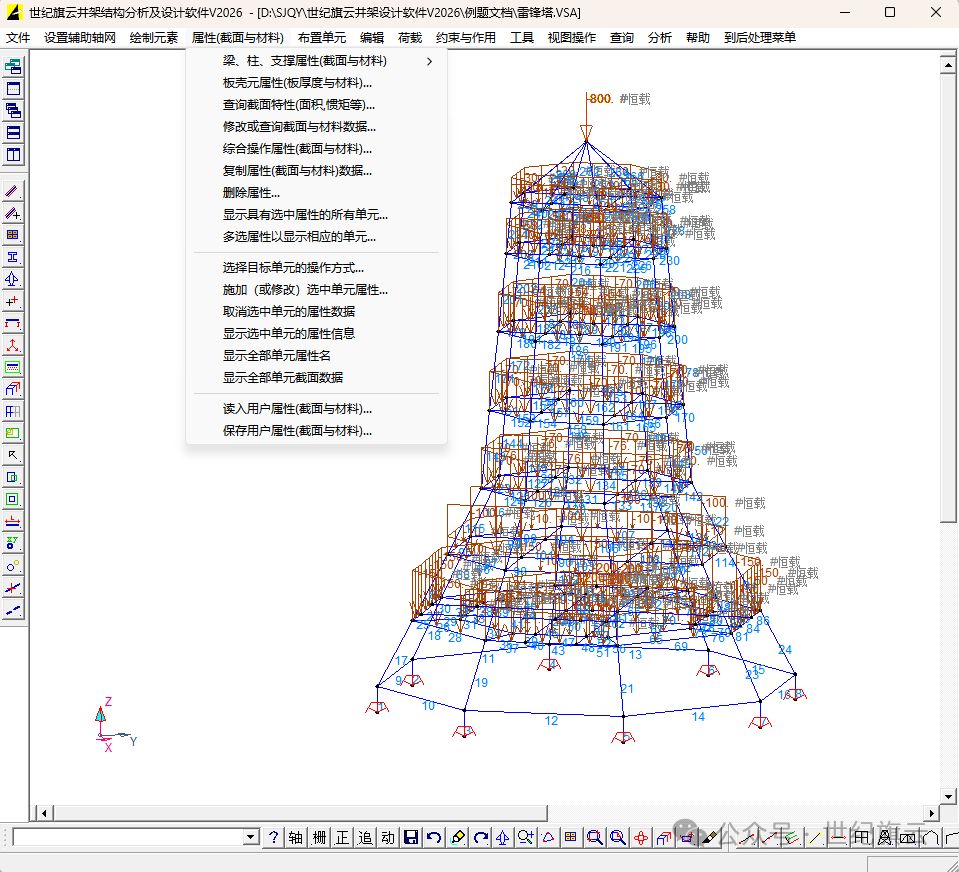

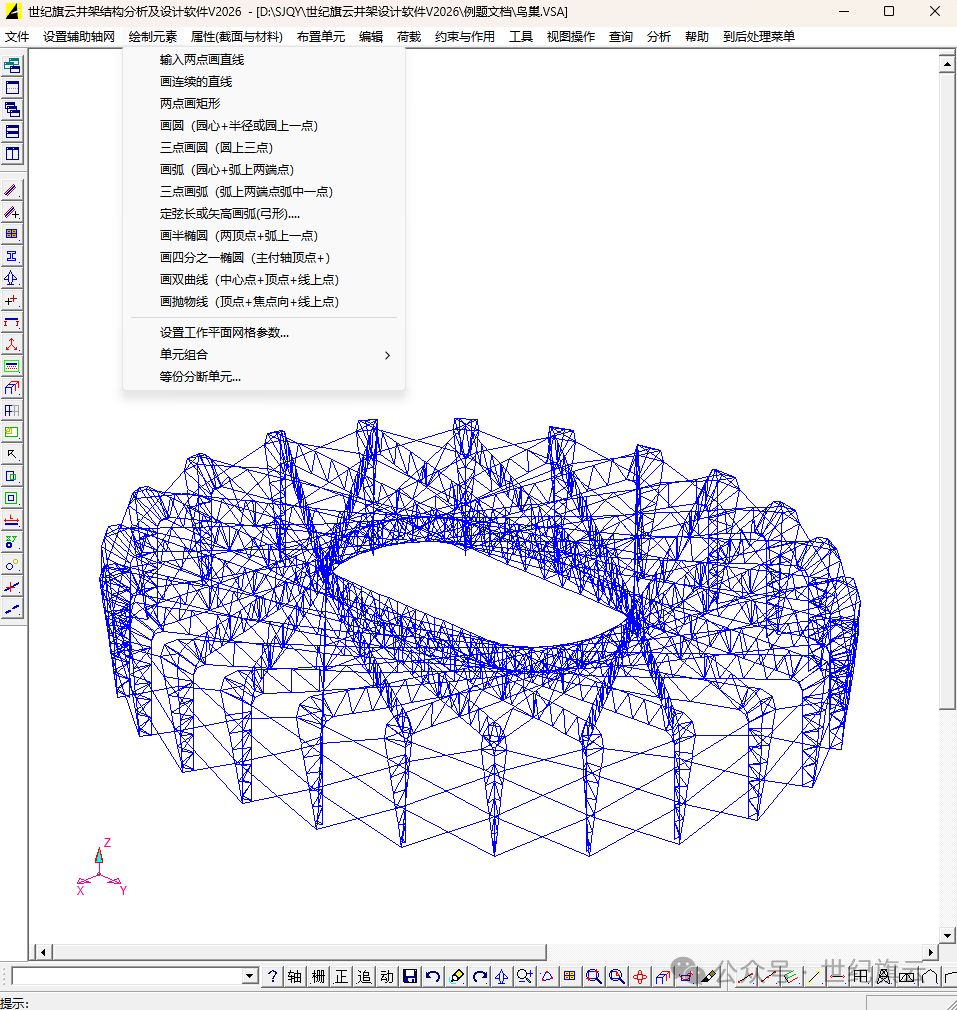

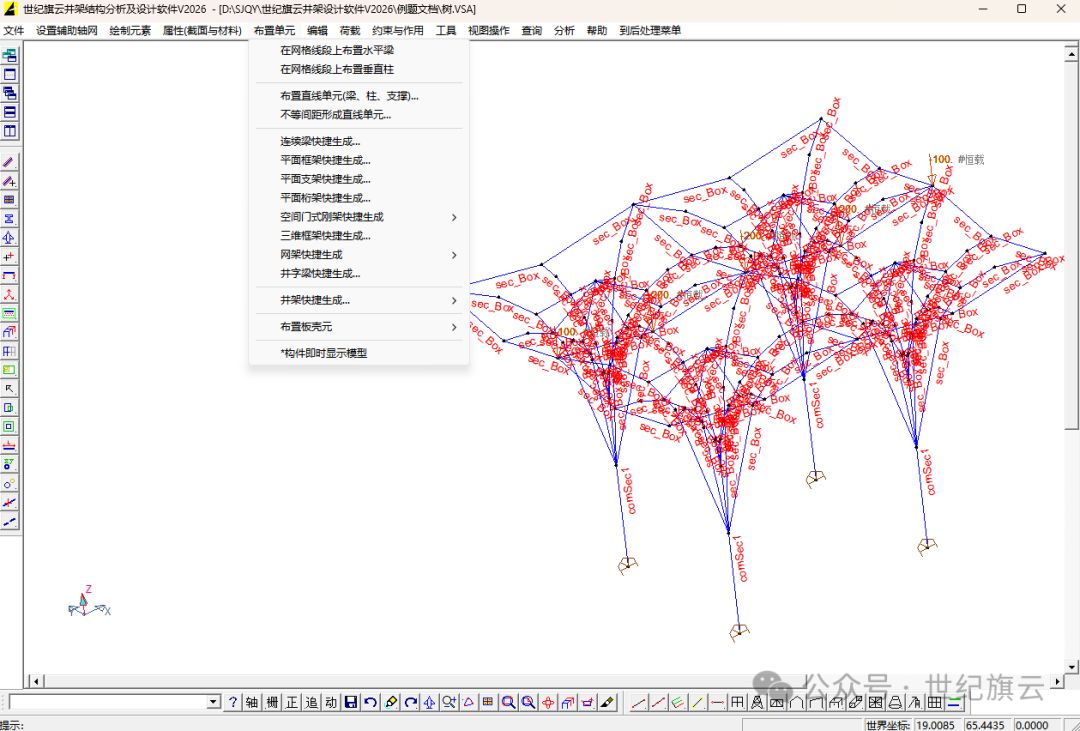

部分建模界面展示：

新版本在多个建模及验算中进行了功能更新，包括：

1、内力分项、组合系数，位移分项、组合系数可以按EXCEL表格式编辑、修改。

2、井架初始位移控制计算，井架支座沉降（指定位移）计算（井架标准-5.3.4）。

3、井架地震作用下基础零应力区检测 （井架标准：7.3.6-5）。

4、井架在工作效应组合时的水平变形值控制（井架标准5.1.11）。

5、钢井架构件截面的宽厚比等级验算。

6、某一荷载种类（工况）的效应仅参与部分构件的效应组合。

7、井架天轮钢丝绳张力合力、水平分力、垂直分力计算工具（井架标准-5.1.8）。

8、井架斜架不规则基础设计，井架斜架不规则基础三维展开图自动设计，展开图转换成AUTOCAD文件。

9、井架水平平台平切斜腿，斜腿的水平剖面的尺寸计算，并转换成AUTOCAD文件。

10、井架水平梁与斜腿相交处，切面的尺寸计算，并转换成AUTOCAD文件。
