自动化立体仓库全景解析：一文摸清所有主流类型！
向高空要空间、向自动化要效率，已是现代仓储降本增效的刚需。自动化立体库作为智能仓储的核心载体，设备形态日益丰富：从堆垛机、穿梭车、到各类移动机器人立库……
本文系统梳理自动化立体仓库的定义、分类与主流机型。
一、行业定义：什么是自动化立体仓库？

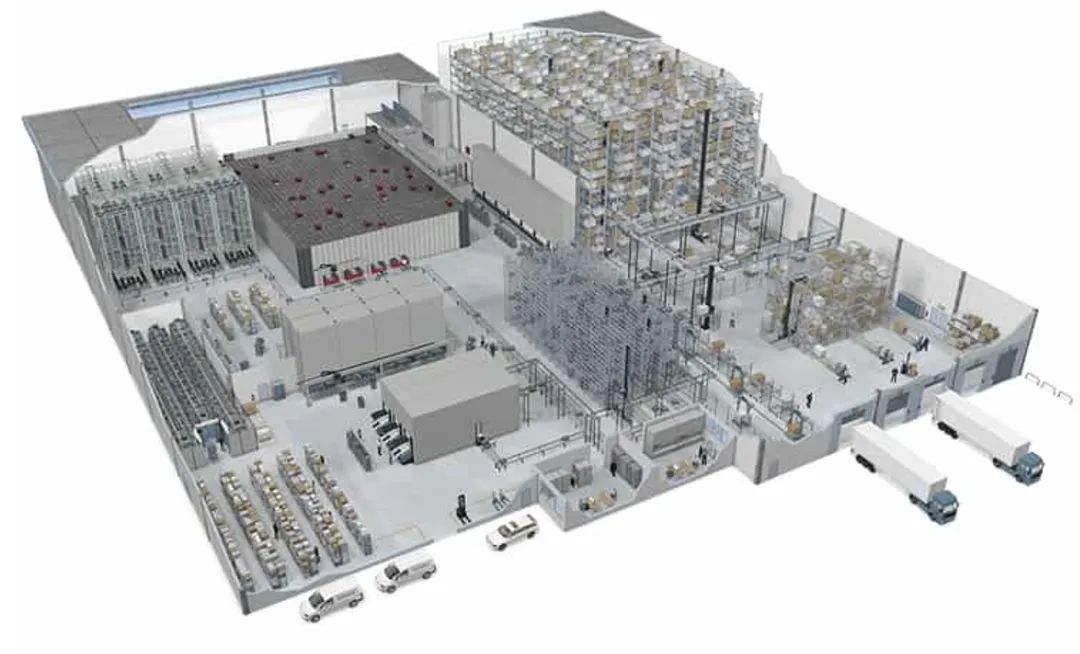

自动化立体仓库内涵并非一成不变，而是随着技术迭代持续演进。传统自动化立体库以堆垛机立库为核心形态；近年穿梭车、移动机器人等各类自动存取设备崛起，成为自动化立体库的重要类型。 《GB/T 18354-2006物流术语》（已废止）： 自动仓库automated warehouse是由高层货架、巷道堆垛起重机（有轨堆垛机）、入出库输送机系统、自动化控制系统、计算机仓库管理系统及其周边设备组成，可对集装单元物品实现机械化自动存取和控制作业的仓库。 《GB/T 18354-2021物流术语》（现行）： 取消了“自动仓库”的术语条目，保留了“立体仓库”、“自动存取系统”： 立体仓库（stereoscopic warehouse）是采用高层货架，可借助机械化或自动化等手段立体储存物品的仓库。 自动存取系统（automatic storage and retrieval system，AS/RS）是借助机械设施与计算机管理控制系统实现物料存入或取出的系统。 仓储自动化涵盖从入库接收、存储、拣选、包装到出库发运的全流程。本文聚焦于立体化仓库核心系统——自动存取系统（AS/RS），即采用几层、十几层至数十层高的货架，配合自动化物料搬运设备完成出入库作业的仓库系统。 无论具体形式如何，其基本构成均可归纳为两大模块：存储单元（货物的存储装置）与搬运单元（货物搬入或搬出的自动化设备）。
二、自动化立体库分类：按存储单元类型

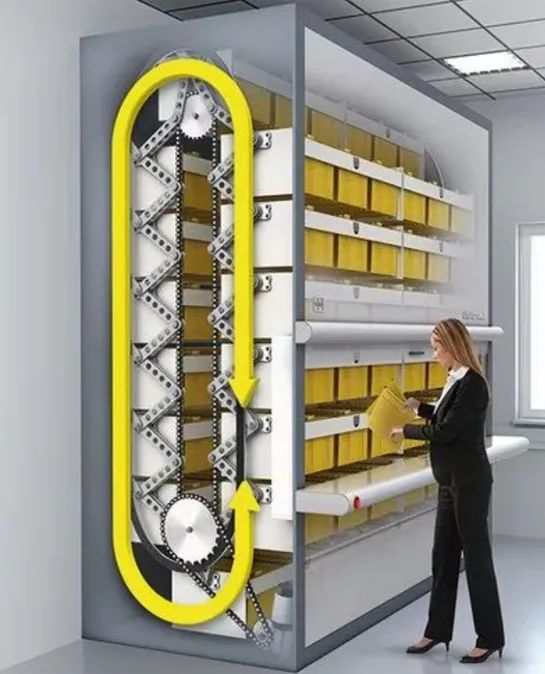

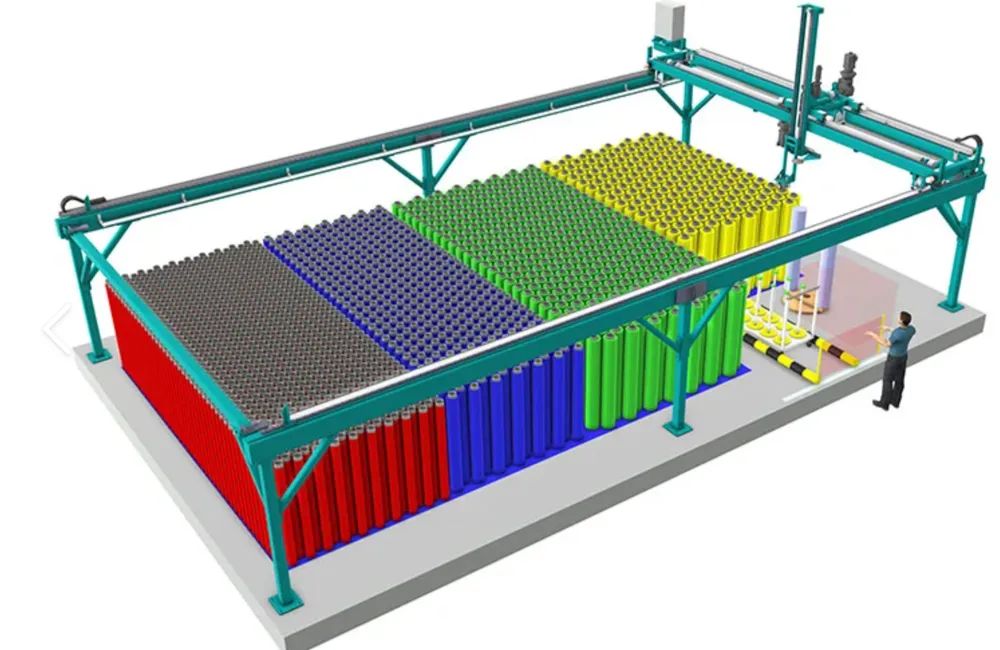

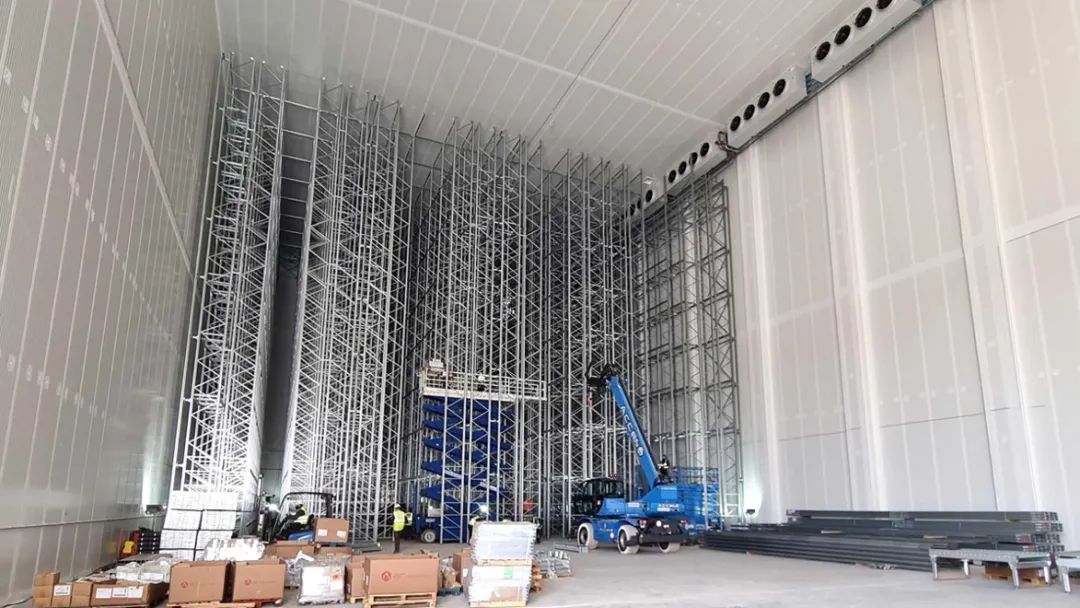

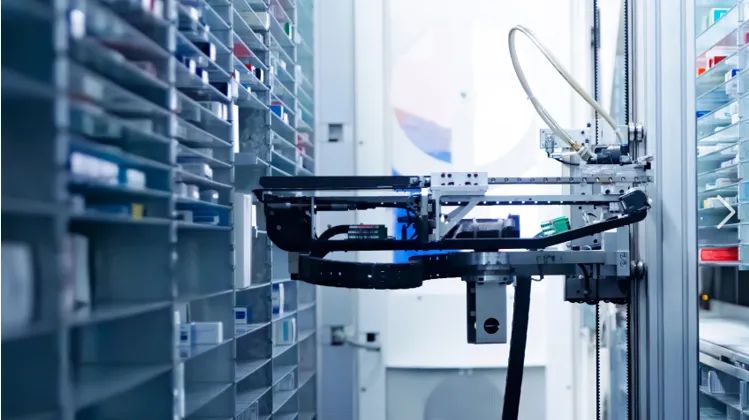

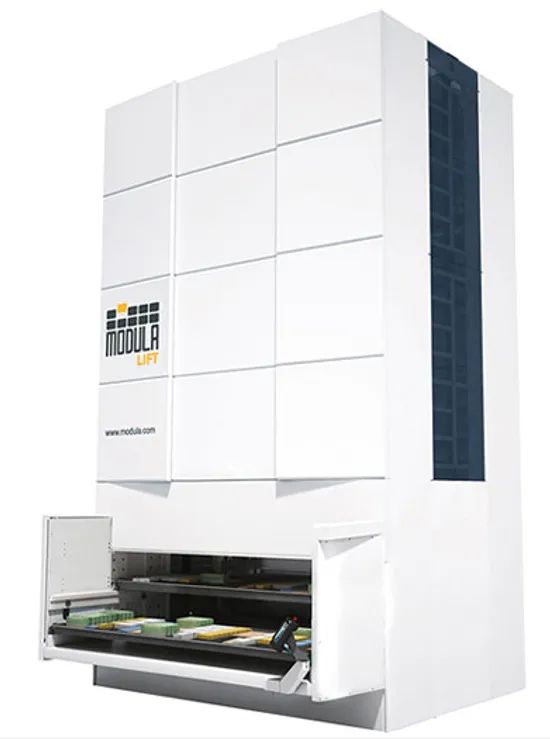

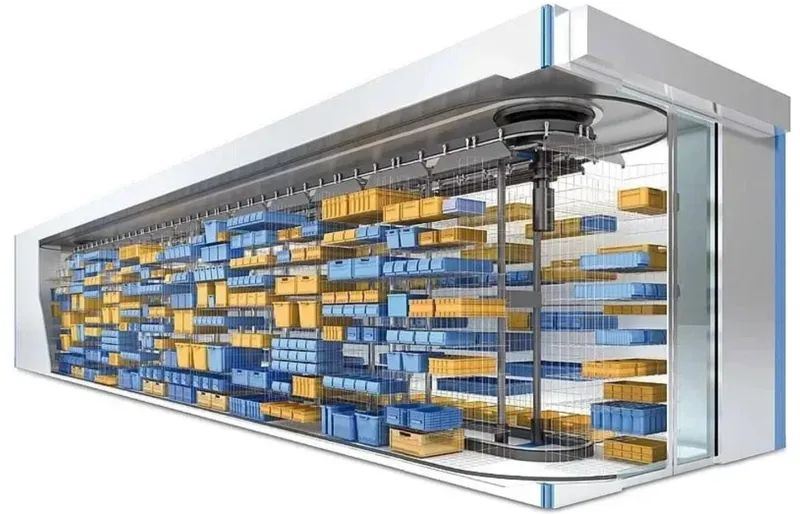

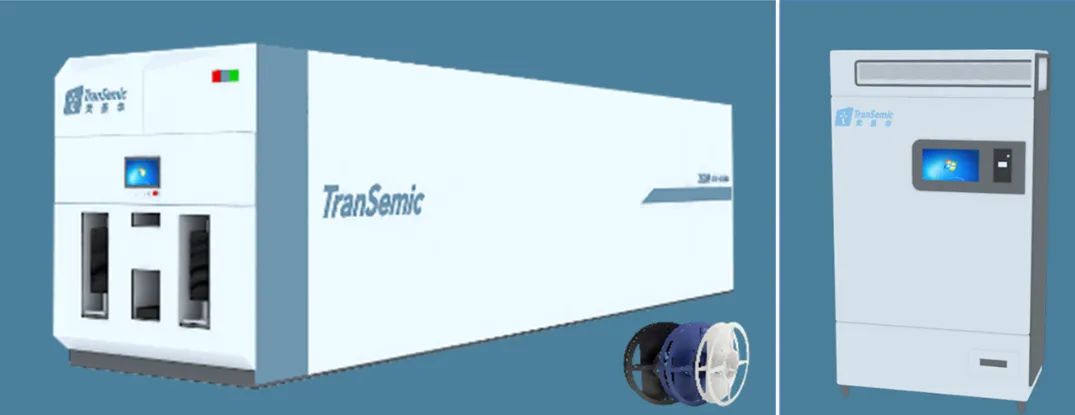

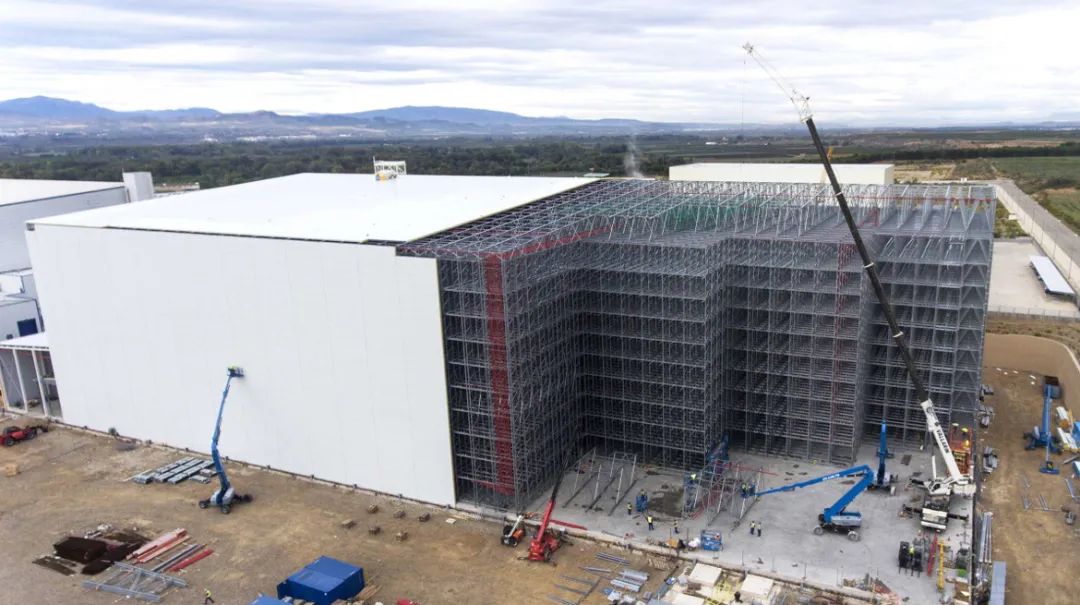

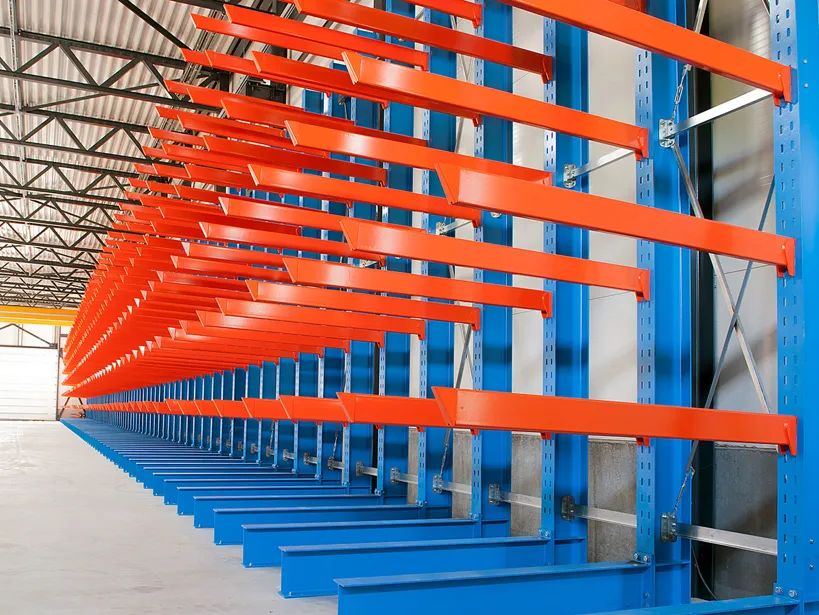

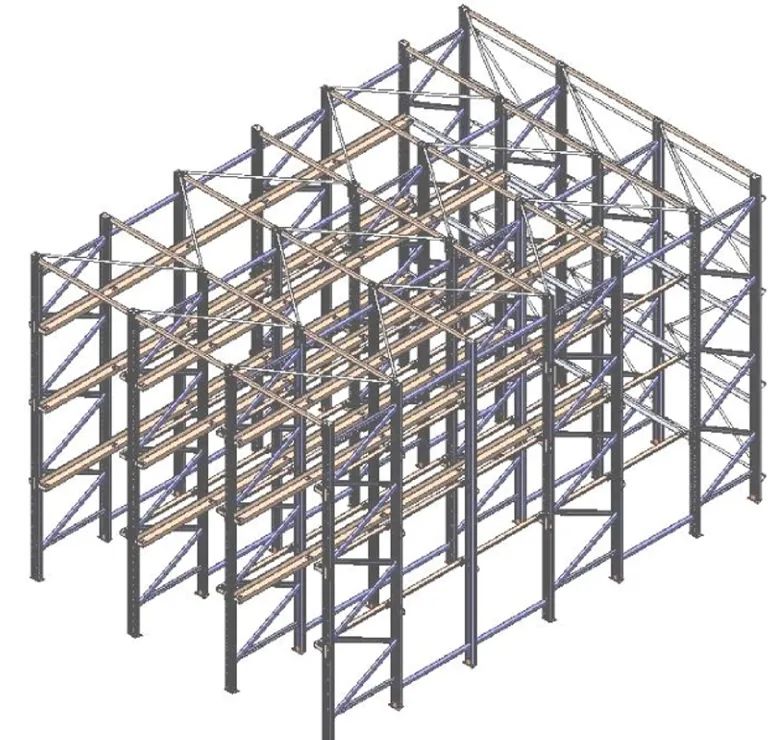

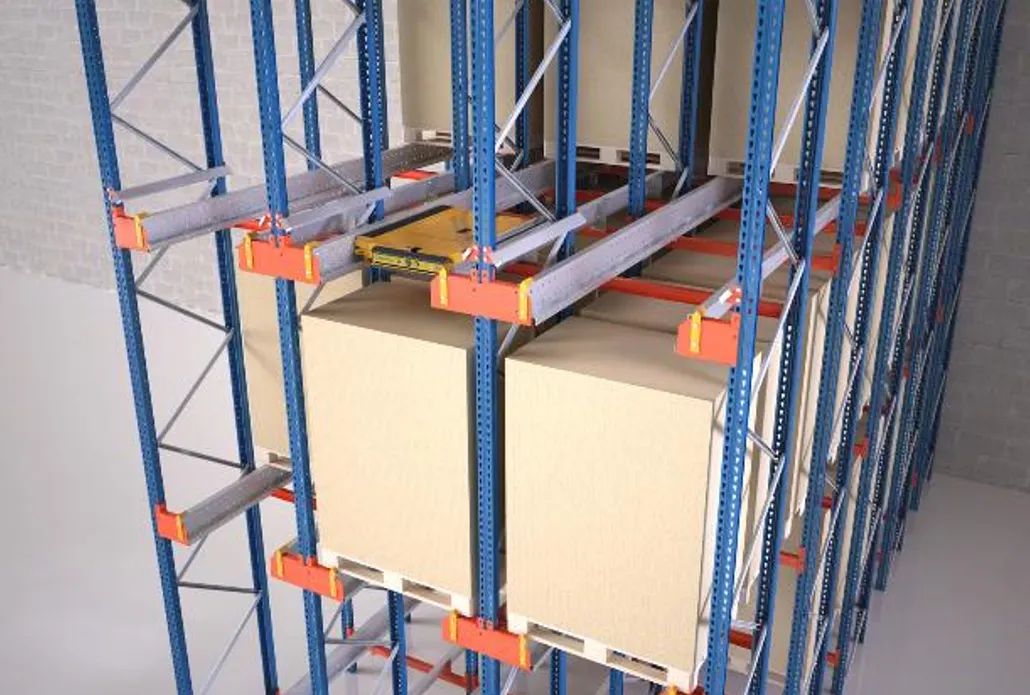

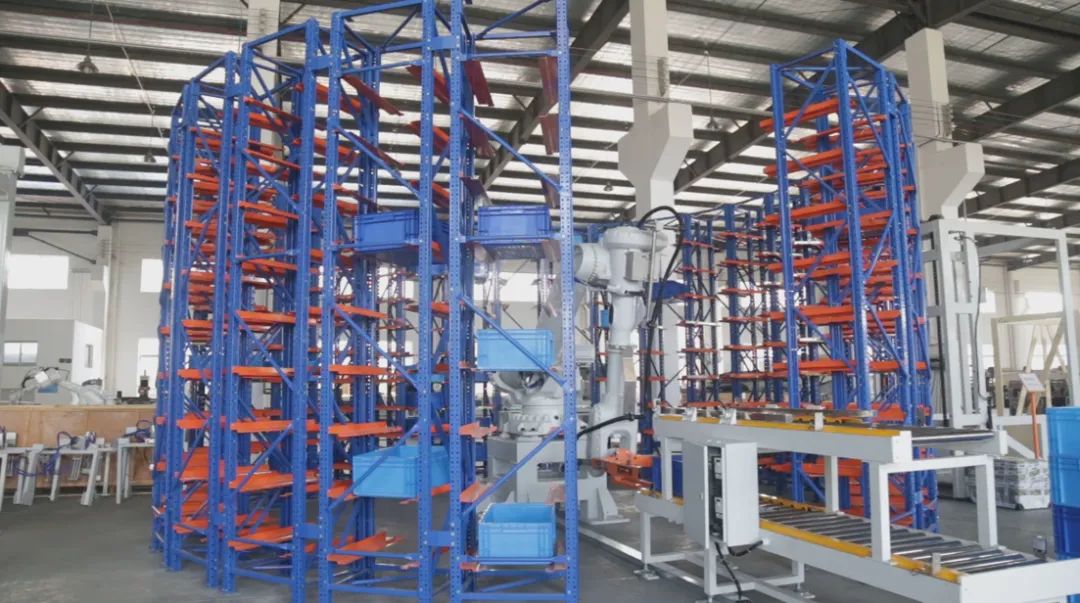

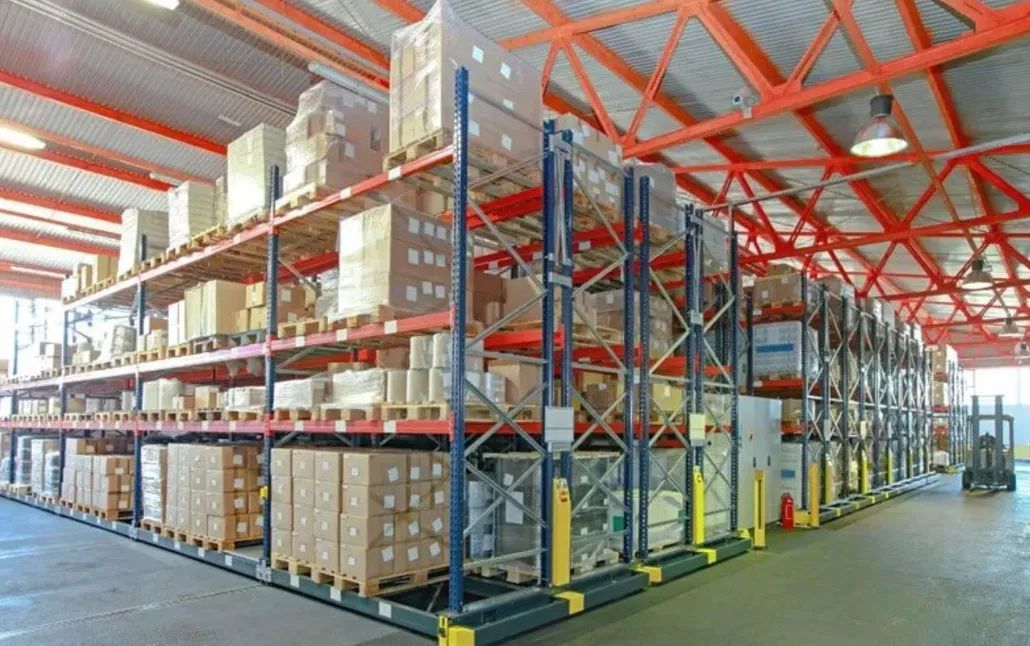

自动化立体库可从多个维度分类，实际项目集合了多个维度特征，例如：分离式+中层+单元货格式+托盘式+单深位。 01 按货架与建筑物的关系： 核心区别在于货架是否承担建筑结构功能： •整体式（库架一体）：货架除了存储货物，还作为库房建筑物的支撑结构，货架和建筑成为一个整体。优点是空间利用率高、无需独立的建筑立柱，抗震性好；缺点是设计施工复杂，土建与设备安装需高度协同，且建成后结构固定，缺乏改造的灵活性。一般高度超过15米，适合超高层立库。 •分离式（库架分离）：货架和建筑物相互独立，货架单独安装在建筑内部。设计和施工相对独立，灵活性高，更为常见。 02 按货架高度： •低层立体库：高度5米以下，这类仓库建设成本相对较低，对地坪和建筑的要求较宽松，但空间利用率优势不明显，更多用于高度受限的旧厂房改造或缓存等场景； •中层立体库：高度5~15米，应用最广泛的一类，在投资成本和空间利用率之间取得了较好的平衡，技术成熟度高，适用于大多数制造业和商业的仓储需求； •高层立体库：高度15米以上，超高层仓库高度可达40米以上。最大化利用垂直空间，实现极高的存储密度。其建设对地基、建筑结构、设备精度和消防设施都提出了更高要求。 03 按货架结构形式： •单元货格式：最常见类型，货架划分为独立货格，每个货格存放一个或几个存储单元（托盘或料箱）。巷道与货格分离，存取灵活，通用性最强，适用于绝大多数行业场景； •贯通式：货架内部取消横向巷道，货物从同一端（或两端）存入和取出，遵循"先进后出"（单端）或"先进先出"（双端）原则。存储密度高，适合大批量、少品种的货物存储； 贯通式货架 •穿梭式：在货架巷道内铺设穿梭车专用导轨，货物搬运由轨道上的穿梭车自动完成，支持高密度存储，适合多量少样的食品饮品、烟草、化工行业，低温冷库作业，需要严格批次先进先出管理，库容有限需要最大化利用空间的仓库； •移动式：货架可以在轨道上移动。作业时货架移动分离，形成作业巷道；非作业时货架合拢，仅保留一个巷道，从而提高空间利用率，适合存储密度要求高、效率要求相对低的场景； 移动货架 •悬臂式货架：适用于存放长物料、环形物料及不规则货物，高效存储木料、管材、长条物等。 悬臂式货架 •旋转式：根据旋转方向分为垂直旋转式、多层水平旋转、整体水平旋转货架。存取货物时，根据控制系统下达的指令，使货格以最近的距离自动旋转到拣货出口。 04 按存储单元分类： •托盘式：以标准托盘为存储单元。采用堆垛机、穿梭车等自动存取设备。适用于大宗原料、零部件、成品等存储。 •料箱式：以周转箱、纸箱为存储单元，采用miniload堆垛机、穿梭车、CTU/STU料箱机器人等自动存取设备。多用于拆零拣选、小件存储，适合电子零部件、电商、医药等场景。 •无载具：货物不使用载具，而是直接存储在货架上，采用定制叉取装置自动存取，多为某类物料的专用存储设备，如卷轴、棒料、轮胎、锡膏罐等。 05 按存储深度分类： •单深位货架: 每个货位只能从巷道一侧存取一个单元货物，存取灵活，但空间利用率相对较低。 单深位货架 •双深位货架: 每个货位可纵向存放两个单元货物，提高了存储密度，但牺牲了一定的存取灵活性（存在后排货物被前排阻挡）。 双深位货架 •多深位货架: 结合穿梭车等设备，可实现超过两个深度的密集存储，空间利用率最高，适合货物种类少或效率要求低的存储场景。 多深位货架

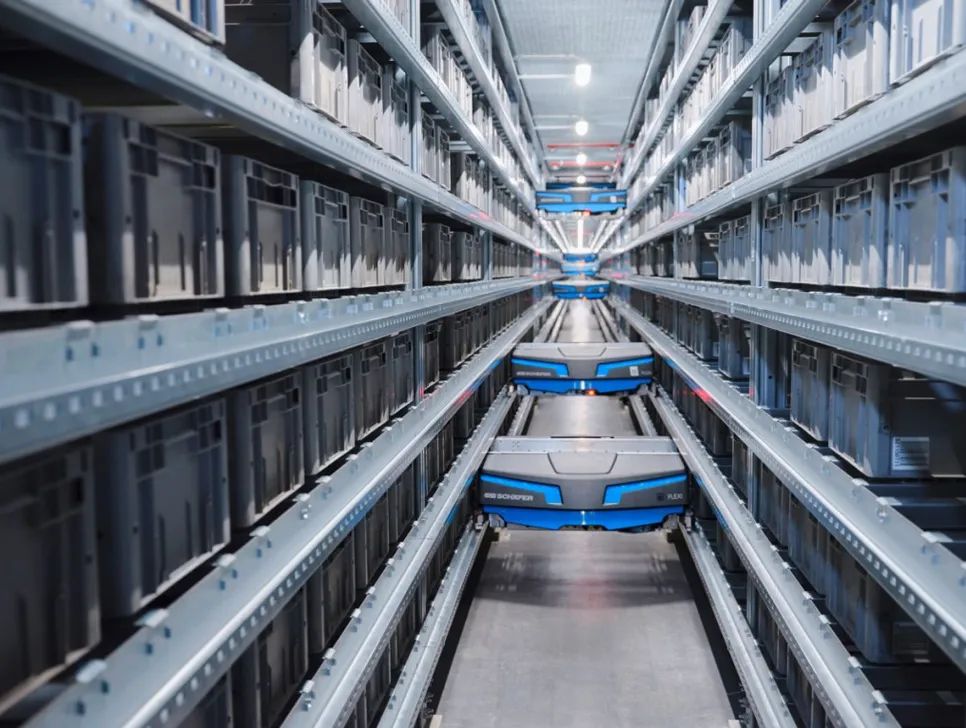

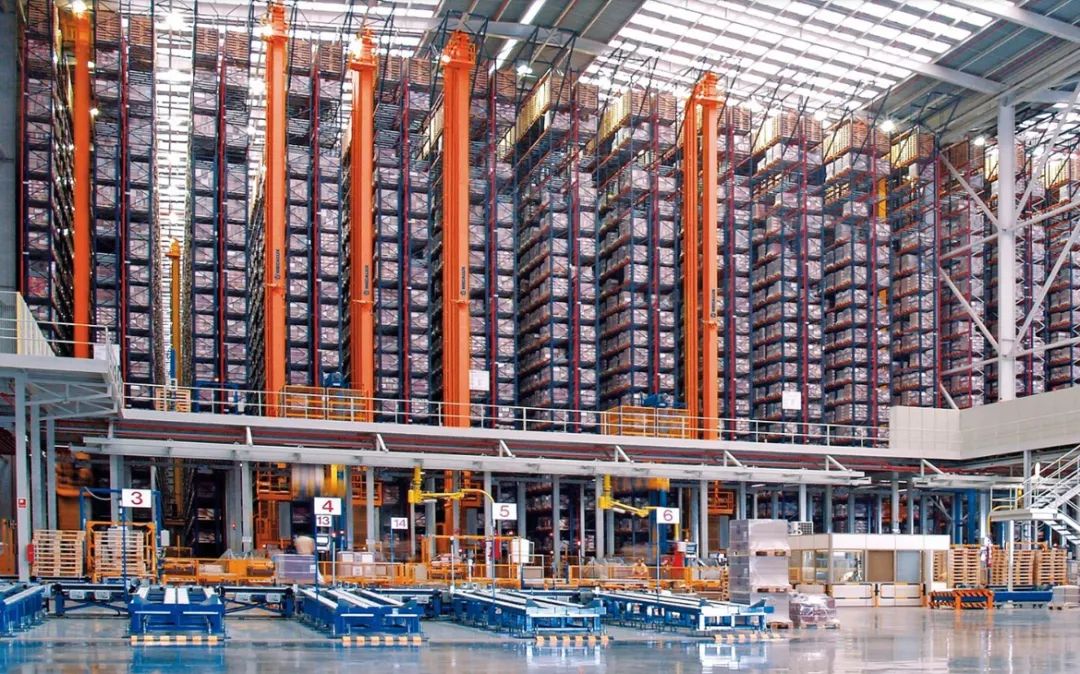

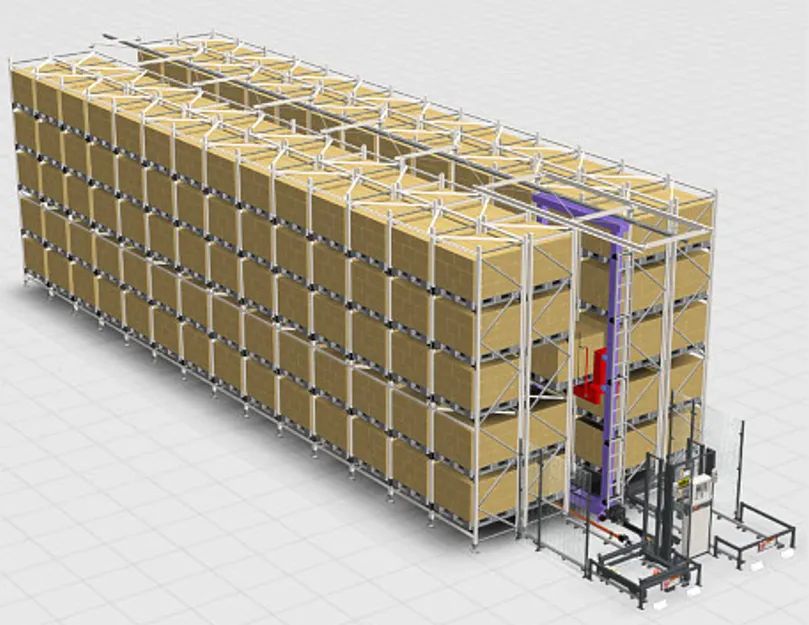

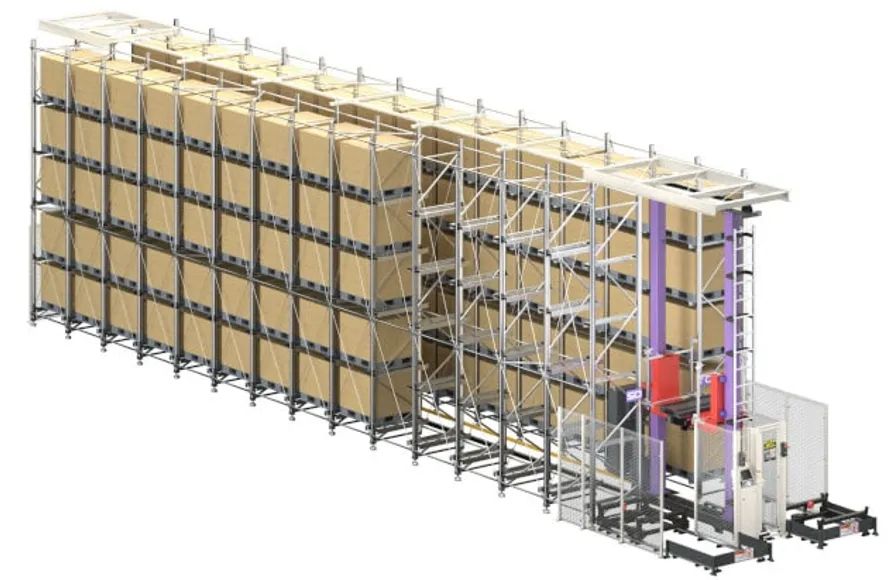

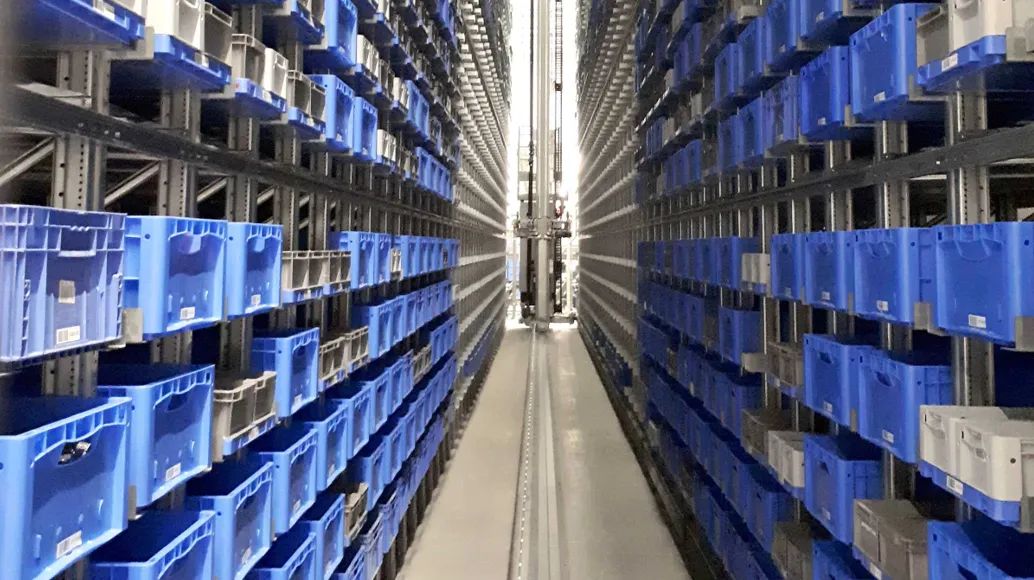

三、自动化立体库类型：按搬运单元技术路线分 01 堆垛机立体库 堆垛机是自动化立体仓库的核心起重搬运设备，指在高层货架的巷道内往复运行，将位于巷道口的货物存入货架货格，或取出货格内的货物运送至巷道口，完成自动存取作业的专用设备。堆垛机立库是历史最久，也是应用最广泛的存储方案。 设备类型： •按结构形式分：单立柱、双立柱； •按载货台工位分：单工位、双工位； •按货叉伸位分：单伸位、双伸位，分别匹配单深、双深货位货架； •按货叉结构分：板叉、夹抱式、钩拉式、定制式； •按存储单元规格分：托盘堆垛机、miniload料箱堆垛机。 核心优势： •技术成熟度行业最高，运行稳定性强，单台设备作业吞吐量大； •适配范围最广，可覆盖不同重量、尺寸、外形的各类存储货物，重到20吨或更高、长到12米。 •对库房高度适配性最强，可支持40米高层仓储，空间利用率高。 主要劣势： 属于典型刚性存储方案：巷道和货位布局固定，后期很难灵活调整，扩容改造难度较高；同时对场地规整度要求较高。 适用场景： 应用覆盖绝大多数仓储场景，在大规模标准化存储中性价比尤为突出，也可适配多SKU的批量存储需求。 堆垛机立库 02 穿梭车立体库 穿梭车立体库是近十年自动化仓储领域发展最快的技术路线，属于高密度柔性存储方案，核心依靠可自动行驶的穿梭车配合货架系统完成货物存取作业。 料箱穿梭车立库 设备类型： •双向穿梭车：仅能在单条巷道内沿轨道双向移动，换巷道需要配合叉车或提升机转运，早期多为半自动化方案，也可搭配提升机实现全自动化，整体成本偏低； •子母穿梭车：由母车、子车搭配工作：母车负责跨巷道的水平转运，子车负责巷道内的货物存取，实现多巷道共享子车设备，硬件成本低于全四向穿梭车方案； •四向穿梭车：可在水平十字轨道网格上实现纵向、横向四向自由行驶，配合垂直提升机完成换层作业，是目前应用的主流穿梭车方案； •3D穿梭车：属于近年新兴技术，可自主攀爬货架轨道完成跨层移动，无需借助提升机，系统灵活性、空间利用率进一步提升。目前均为箱式穿梭车。 核心特点： •系统鲁棒性强：不需要每个巷道固定配置专属搬运设备，单台穿梭车故障时，其他穿梭车可顶替完成作业，不会导致系统整体停摆； •存储密度更高：支持多深位货位设计，大幅减少巷道占用的非存储面积，整体空间利用率比传统堆垛机立库高10%~30%； •柔性适配性强：可适配不规则形状的厂房，对场地规整度要求低；可通过增减穿梭车数量，调整整体吞吐能力。 主要劣势： •货架结构设计复杂，对安装精度要求高于传统堆垛机立库； •单货位造价随库房高度变化明显：24米高时和堆垛机立库造价相当，高度越低、单货位造价越高； •调度逻辑复杂度更高，对WCS/WMS软件系统的性能依赖度更强。 适用场景： 适配中小到大规模的存储需求，尤其适合不规则异形场地、对吞吐弹性要求高的业务场景；常规适配2吨以内的整托盘/料箱货物存储，在电商、快消、零售、医药流通行业的应用增长迅猛。 托盘穿梭车立库 03 无人叉车立体库 叉车AGV/AMR立体库是柔性自动化存储方案，无需搭建轨道，采用具备自主导航能力的无人自动叉车替代人工叉车，适配常规横梁式/牛腿式高位货架完成自动化存取作业。 无人叉车立体库 设备类型： •堆高式：适配中低层堆垛，额定负载多为1-2吨，对通道宽度要求小，适合普通旧库中低层存储改造； •前移式：支持中高位堆垛，兼容川字/田字多种托盘，是旧仓库自动化立体库改造的主流选型； •平衡重式：无支腿设计，托盘适配性强，可适应不平整地面、室外堆场作业，缺点是对通道宽度要求较高； •三向堆垛式：可在极窄巷道内完成高位堆垛作业，空间利用率高，适配高密度窄巷道仓储场景； •全向式：支持全向横移、原地旋转，灵活性更强，适配长物料搬运，造价较高； 核心优势： •改造成本低、落地快：无需大幅改动原有货架、巷道结构，直接改造现有高位仓库就能投用，项目周期短； •柔性适配性强：对场地规整度要求低；可根据业务增长逐步增购AGV，弹性调整系统吞吐能力； •后期调整灵活：后续扩容、更改库位布局仅需要重新绘制导航地图，不需要改动货架基建，调整成本远低于刚性存储方案。 主要劣势： •整体作业效率、自动化集成度低于堆垛机、穿梭车立库，大规模高流量场景下的总吞吐量不如前两类成熟方案； •存储高度受限：受叉车结构稳定性限制，常规存储高度一般不超过10米，很难做超高层存储； •复杂场景稳定性仍有局限：在高密度、多遮挡的仓储环境下，对导航精度、避障能力要求高，极端情况下的作业稳定性不如有轨式的堆垛机、穿梭车。 适用场景： 适合旧仓库自动化升级、中小规模仓库、出入库流量中等偏低的存储场景，也适配需要分步实现自动化转型的企业。 04 旋转货架式自动仓储系统 依靠货架自身移动完成存取，无需额外搬运设备在货架间作业，按旋转方向分为两类： 水平旋转式：货架整体沿水平方向做旋转木马式回转，将目标货物自动旋转至进出库口完成存取作业；适配低矮狭长的场地； 垂直旋转式：依靠货架层做垂直方向旋转/升降完成作业，即垂直回转柜，能充分利用仓库垂直空间，造价较低，多用于存放轻型零件、存储档案等。 05 垂直升降柜 属于单体小型自动化存储单元，采用双列对置托盘结构，设备自动将目标托盘升降至取料口完成存取。占地面积小、存取保密性好、拣选效率高，适配小体积高价值零件存储，多用于工厂车间存放刀具、工装、精密电子零件等。 06 料箱机器人立库 移动式料箱机器人： 中小件货物仓储的核心设备之一，主流机型包括CTU（具备升降存取功能、一次搬运多箱的移动机器人）、飞箱/STU（悬挂在货架上的“miniload” ，主打轻量化、高速存取）、攀爬机器人（能在地面自主转运，又能自主攀爬高位货架，适配复杂货架布局）等机型。此类机型均适合空间紧张、货物量大、拣选频率高、灵活性要求高的仓库。见《物流机器人最全图鉴：一次认全所有主流机型！》 固定式机器人： 由工业机器人搭配环形货架和输送线共同组成，机器人按指令夹取指定货物完成进出库作业。专门适用于出入库频率高、整体存储量不大的仓储场景。可模块化自由组合，拣选效率远高于人工行走拣选。 机器人圈 07 桁架机器人库 通过顶部桁架覆盖库区，XYZ三轴联动抓取货物，桁架机器人库是柔性较高的方案之一，可直接从地面堆叠存储，可搭配旋臂式货架、或无需固定货架。部署快、柔性高，适合重载存储和动态库区调整。对载具标准化、嵌套精度要求高。 08 其他专用自动仓储设备 除以上通用型自动仓储设备，还有针对特定物料设计的专用仓储设备，结合物料特性定制，存储密度更高、管理更精细化，比如带冷藏、回温功能的锡膏自动存储设备，支持一对一拣选、可按上料站位排序的SMD盘料智能仓，支持一对一发药的医院药品智能存取系统等。 药品智能存取系统 以上为当前常见的自动仓储设备类型，选型时考虑存储密度与吞吐量目标，并结合场地条件、SKU特征、预算、现场其他条件约束（如通讯方式、不能使用电池充电）等进行综合判断。
