道亨电缆三维设计系统5.0最新版本功能介绍。新版本增加了顶管敷设、电缆综合沟敷设、异形敷设三种敷设类型。同时，系统支持便捷添加地下管线，添加电房，井设计支持添加多层隔板、隔板孔竖墙、楼梯等元素，可参数化构建多层异形井；支持通道匹配检测，电缆回路分相显示，区域电缆调整。此外，新版本还支持输出造价提资单、kml格式工程路径文件、电缆引上图纸，进一步提升了设计的便捷性、灵活性和实用性。

在电缆沟敷设方面，新增支护设计功能；排管敷设增加了破复类型、宽度参数选项；方形隧道敷设则加入了地基加固系列参数。双孔电缆沟、双孔隧道、综合管廊敷设壁厚支持单独设置。

新功能将进一步提升用户工作精准度和出图效率。现将相关功能更新内容说明如下：

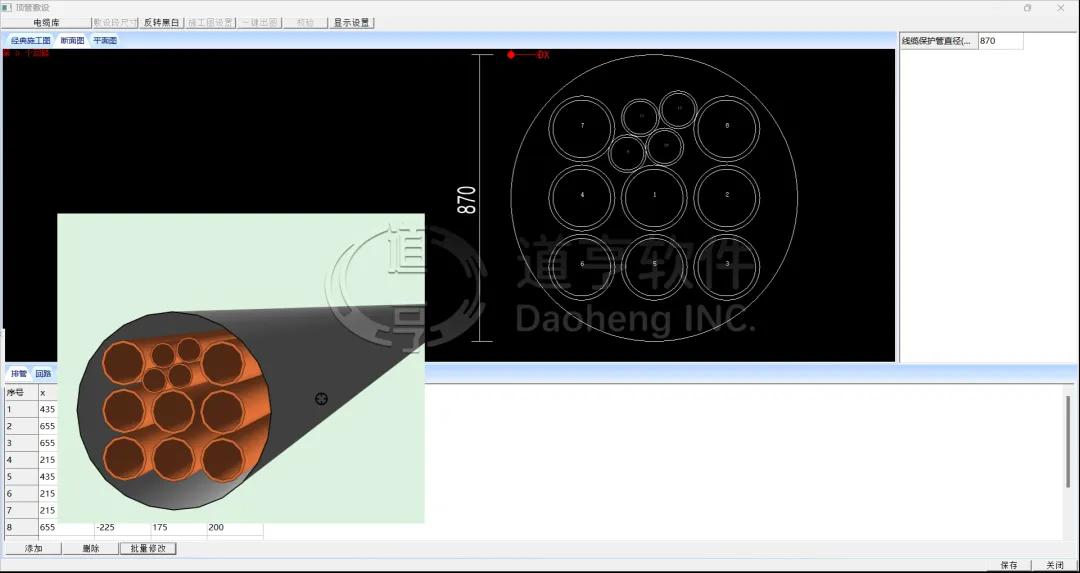

支持自定义顶管内保护管的位置、大小等参数

支持添加自定义牛腿

俯视图/侧视图

支持添加多个不同截面且每个截面单独设置

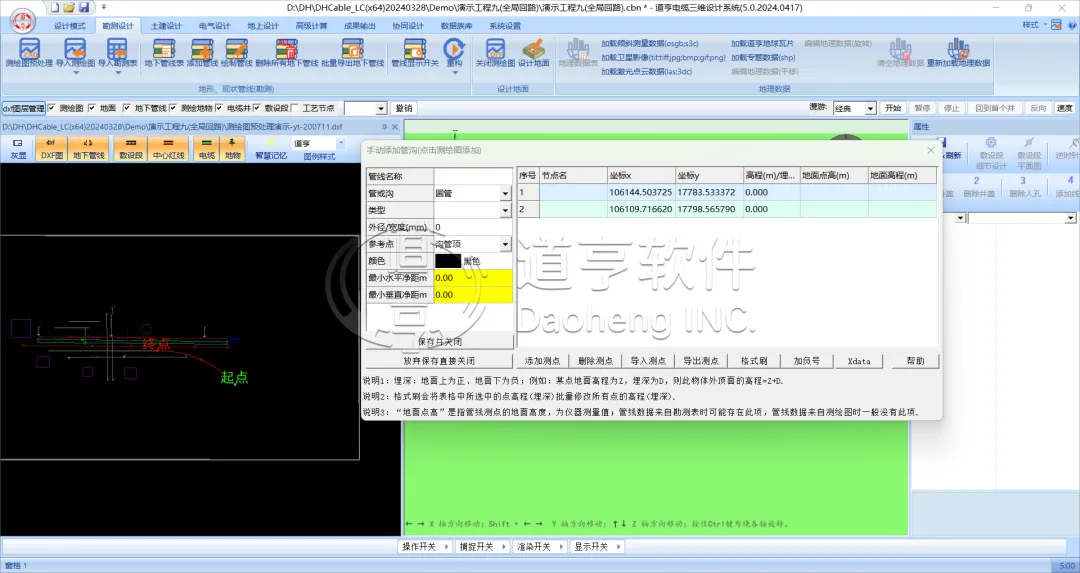

支持在平面图中勾选现有的线或手动绘制生成地下管线，可识别弧线

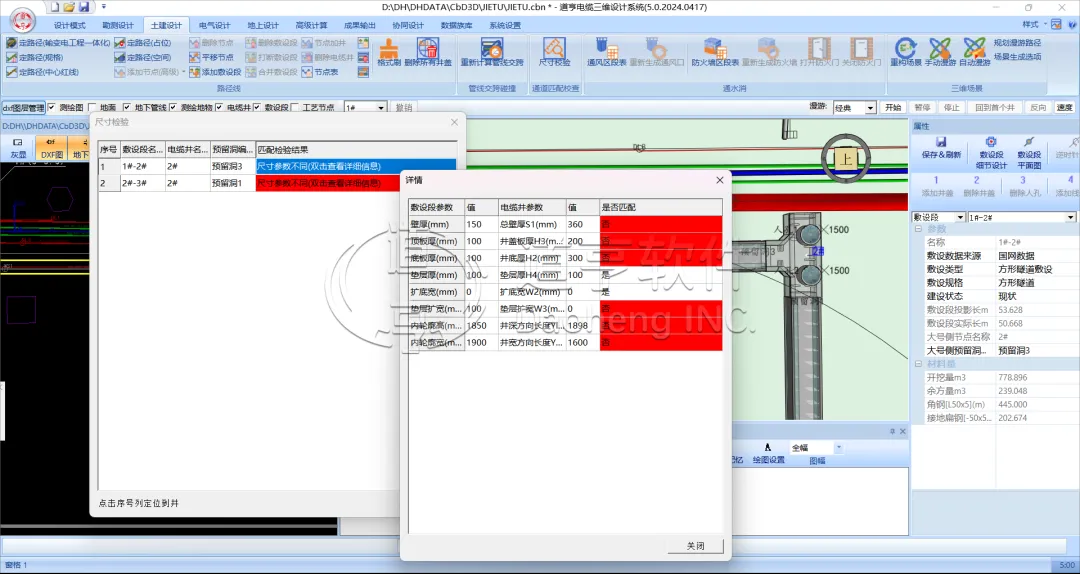

支持敷设段尺寸与电缆井预留洞尺寸的匹配检测

支持在平面图勾选二维轮廓一键生成三维电房模型

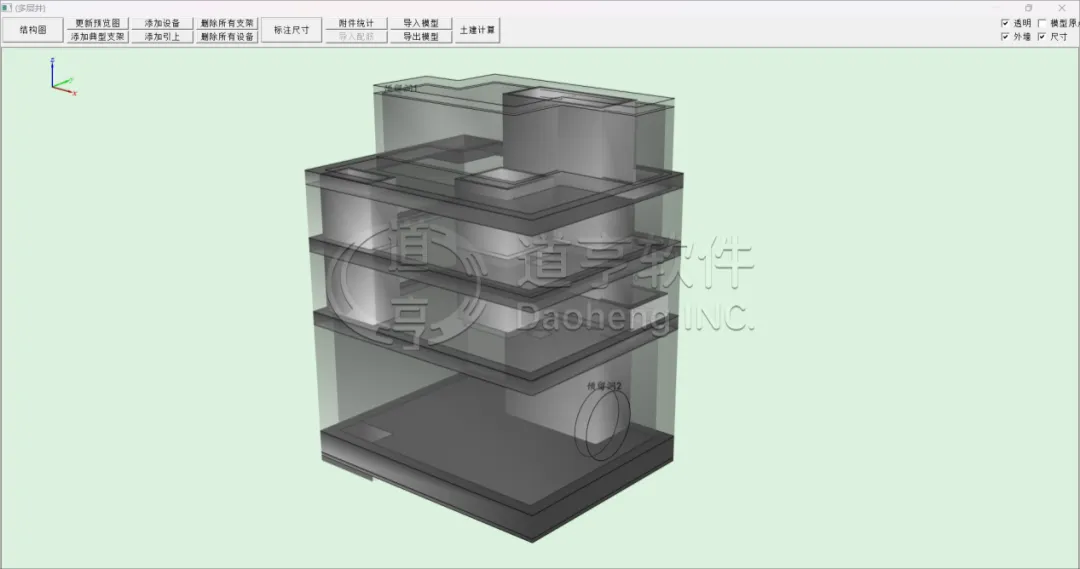

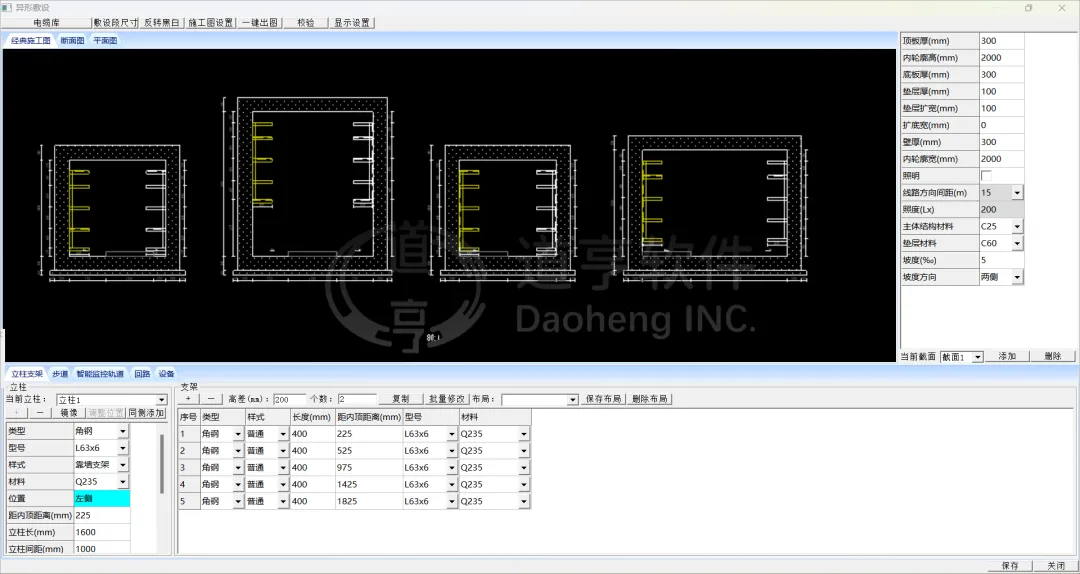

支持单独设置不同轮廓、不同层参数

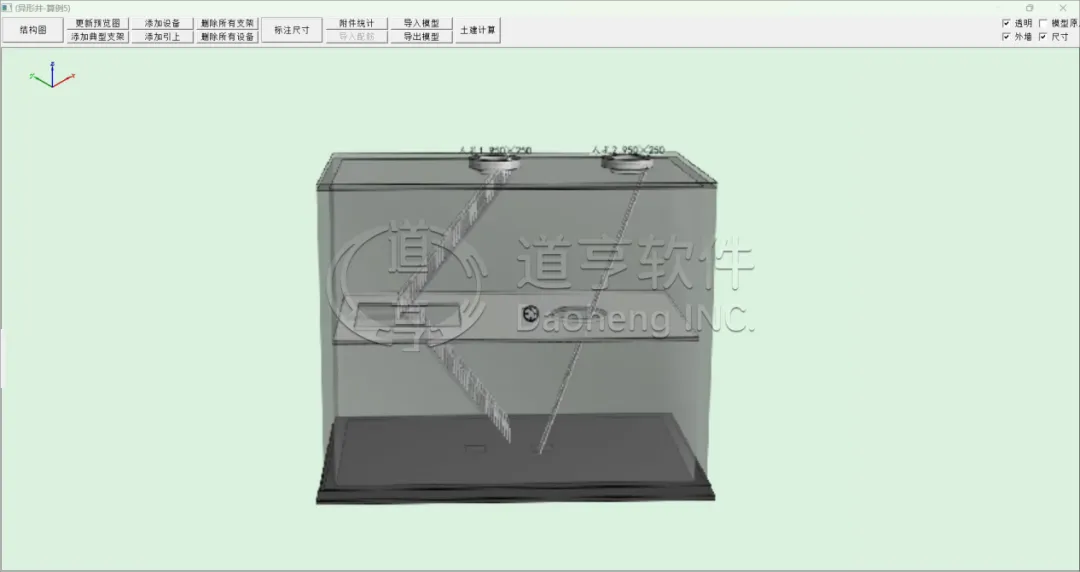

支持添加有无平台、扶手、转角的楼梯、爬梯、钢制楼梯

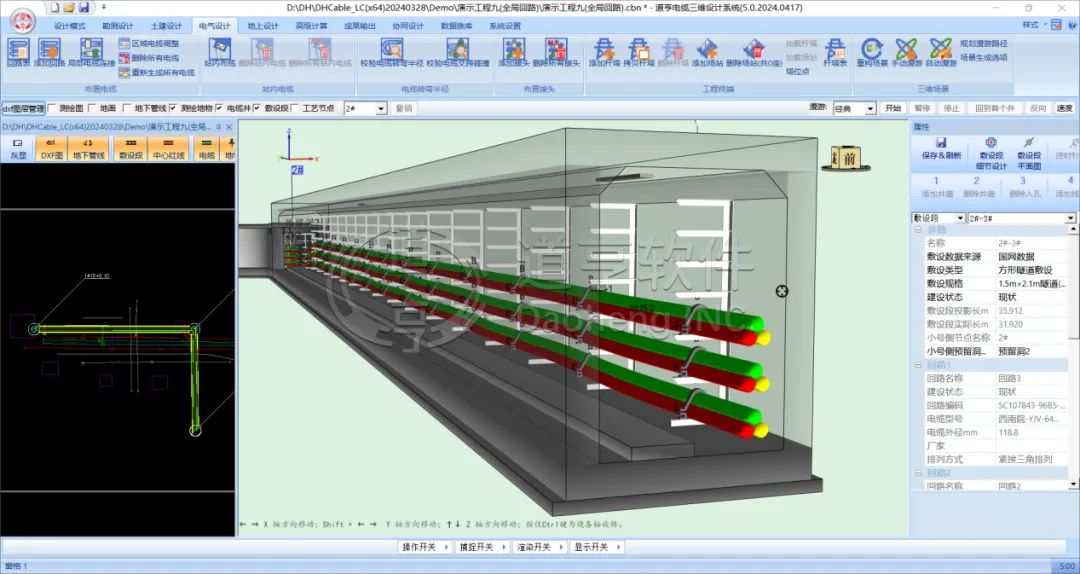

支持电缆回路按红黄绿颜色分相显示

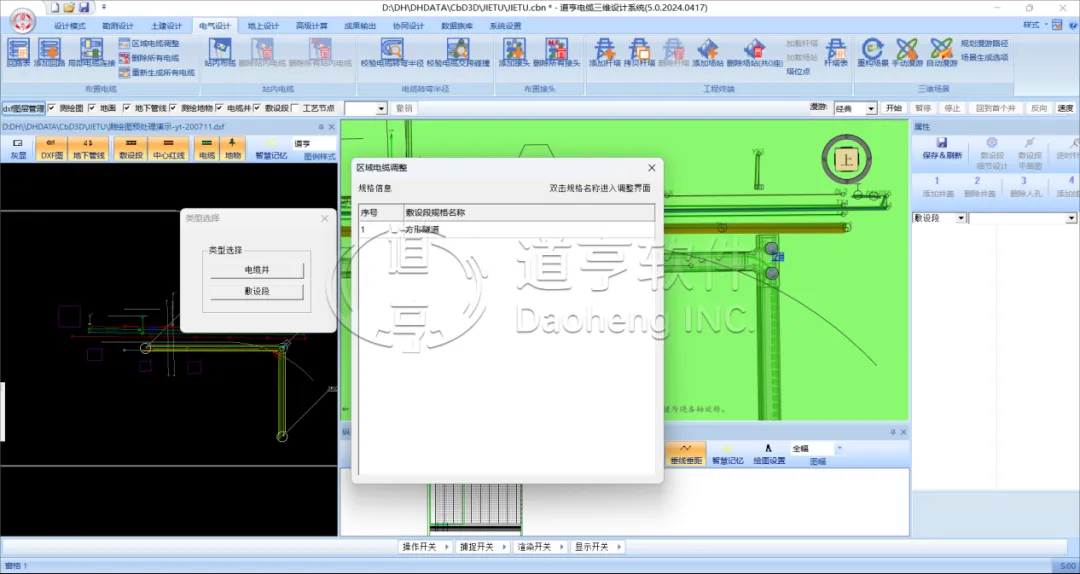

支持对某一区域电缆井或敷设段中的电缆统一调整

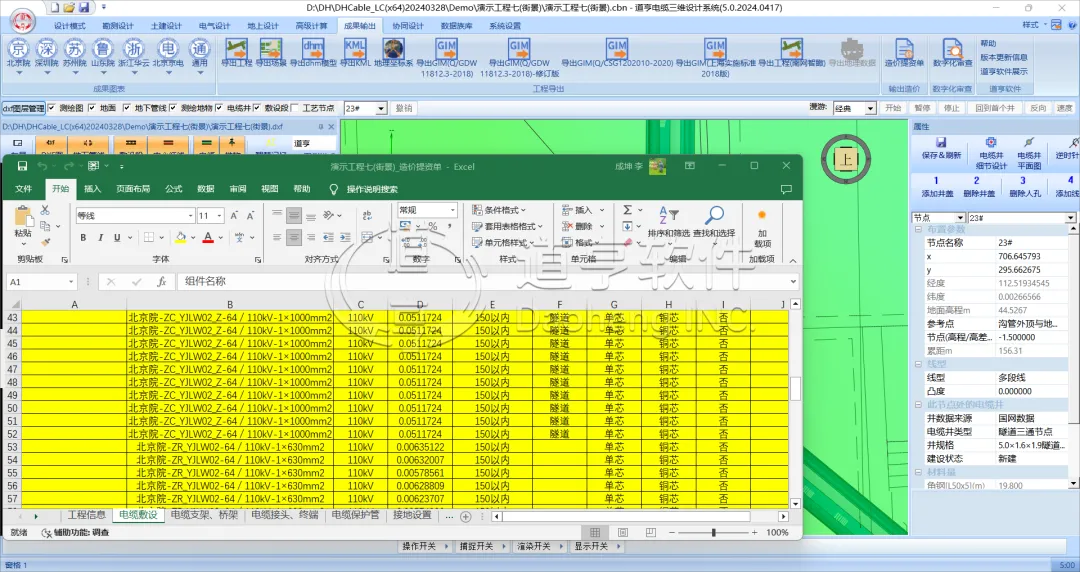

支持统计并输出工程中的材料数据信息

支持导出工程路径KML文件，可指定区段或全线导出

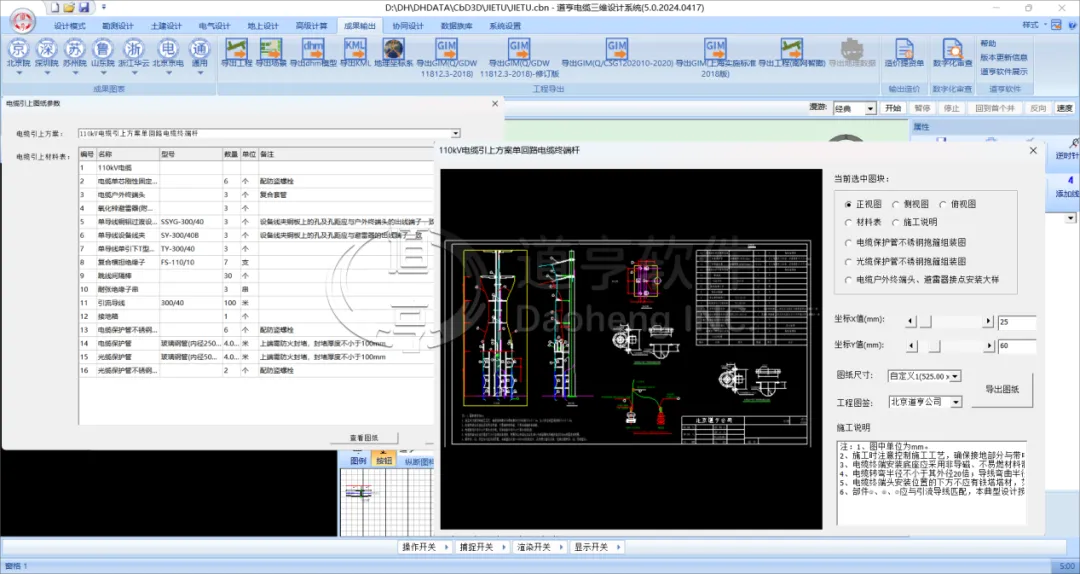

支持多种电缆引上方案且电缆引上材料表可自定义

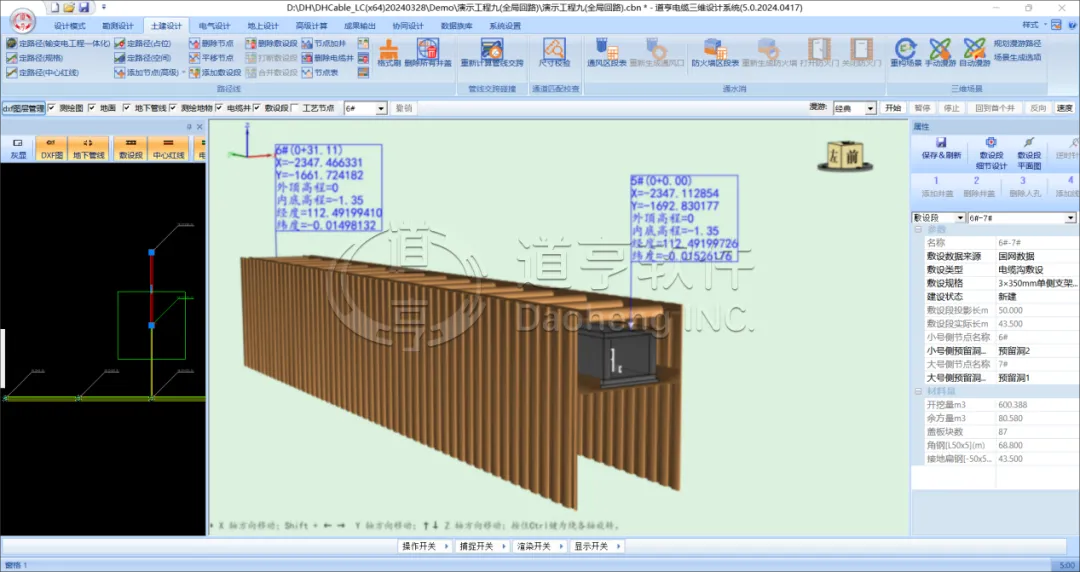

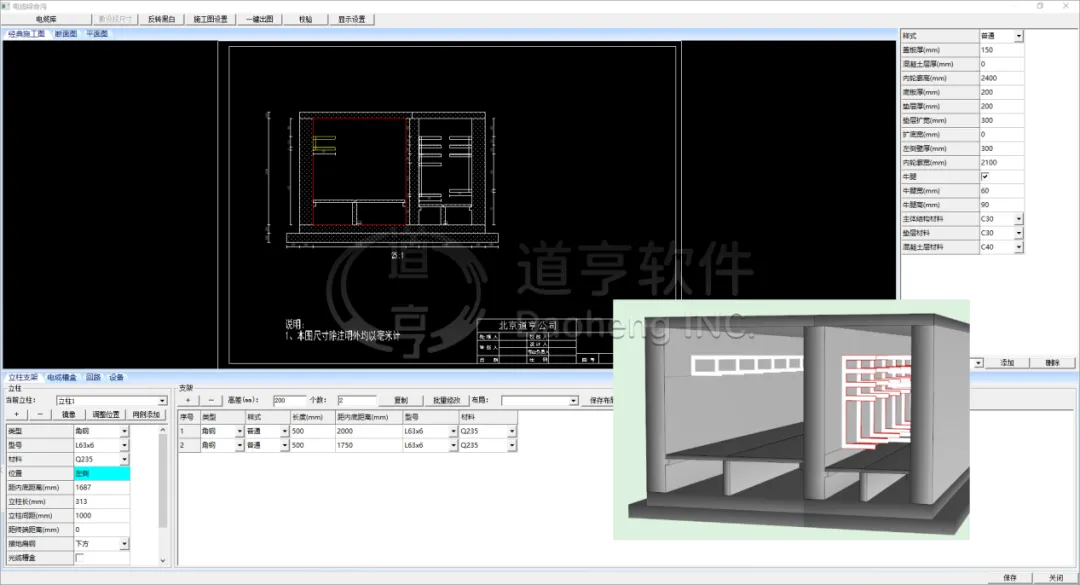

支持自定义支护参数，且管线交跨检查时考虑支护设计

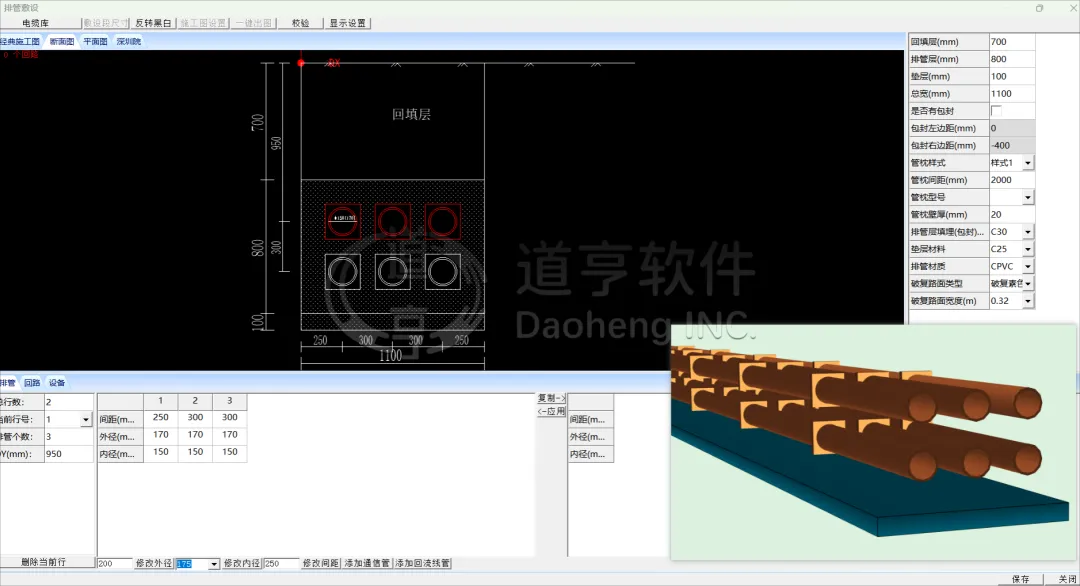

支持多种破复类型、宽度可选

支持在三维场景中显示地基

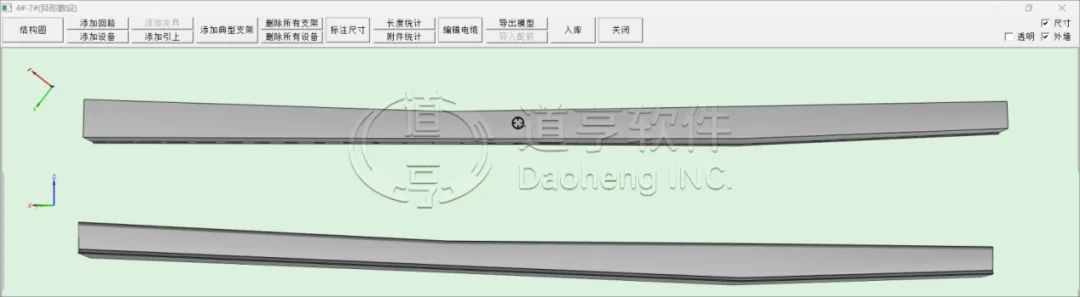

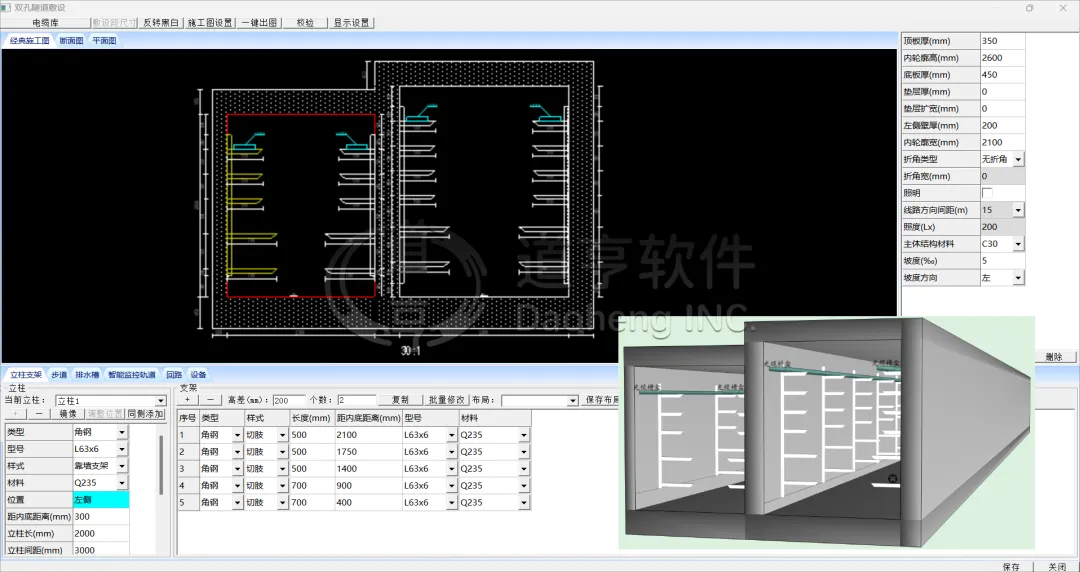

支持模型两侧壁厚不等

道亨电缆三维设计系统

道亨电缆三维设计系统依据最新标准和规范，基于道亨国产BIM+GIS技术平台自主研发；采用基于地理信息的数字影像处理技术，综合构建地上地下一体化的三维设计空间，支撑起电缆工程的整个设计周期。

系统采用“参数化建模与几何法建模相结合、构建分级模型”的建模方法，提供国网、南网典型三维敷设模型库、三维工井模型库且支持异形井设计，并自带大型场景模型(电缆上下塔、电缆进出场站)。支持基于三维环境实现电缆路径的规划和选择，可视化调整工井和敷设段位置。提供常用电缆库，方便快速布置电缆并且智能添加固定夹具、接地箱等设备；电缆敷设支持多回路任意电压等级、多种敷设及排列方式，灵活配置电缆接头和电缆转弯方案；系统还提供全自动管线交跨软硬碰撞检测、电缆三维空间转弯半径检测、二三维图形联动编辑、二三维设施快速定位及设施动态漫游展示功能。

电缆三维设计系统实现了全线路材料自动统计，支持输出GIM、纵断图、平面图、计算书、电气材料表、土建材料表等各类成果。软件操作简洁，自动化程度高，使用方便，能显著提高设计准确度及效率。
